前言

常常听别人说设计模式不太容易理解,以及学习设计模式到底能帮我们解决什么问题,今天我们就用几张图来看看:

  • 设计模式到底是什么?
  • 为什么我们需要学习设计模式?

我也写过烂代码

是的,没什么,我也写过烂代码,刚毕业时业务逻辑也会一个函数干到底,只知道能实现功能就可以了。

1
2
3
4
5
package demo

func YourFunc() {
// 所有的逻辑代码一股脑写完......
}

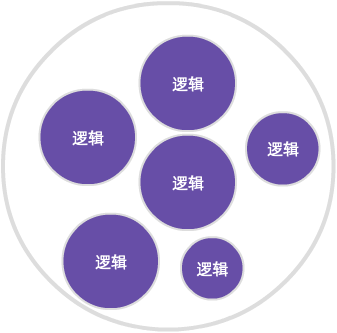

知道了拆分函数

自然而然知道了需要合理拆分函数。


然后把各个函数组织起来。


面临新的困境

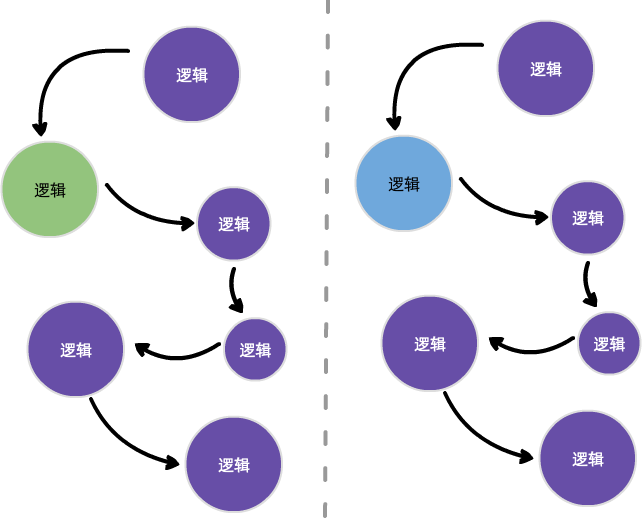

某一天产品的需求需要支持新的场景,发现某一处的代码逻辑有变动需要支持新的场景,怎么办?

  1. 整个代码拷贝一份?不会有人这么干吧?(其实我还真见过,你们呢😏)
  2. 把绿色变动的代码块,复制成一个新的函数,修改为新场景使用的函数?
  3. 把变动的代码再提为两个新函数,一个绿色为老代码,一个蓝色为新场景代码?


上面这种解决问题的方式就是面向过程的编程思想。

我们都在变优秀

随着我们不断的学习,学会使用了面向对象的特性。

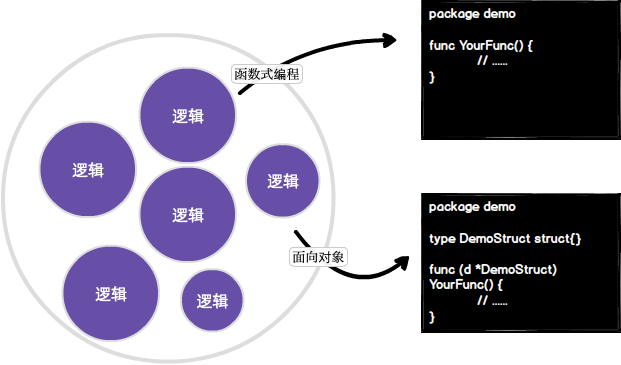

以往函数式编程:

1
2
3
4
5
6
7
package demo

// 函数式编程
// 把一个个你以为可以独立的逻辑封住到一个函数里
func YourFunc() {
// ......
}

面向对象编程:

1
2
3
4
5
6
7
8
9
package demo

// 面向对象编程
// 把不同的逻辑独立成一个对象
type DemoStruct struct{}

func (d *DemoStruct) YourFunc() {
// ......
}


所以,我们如何用面向对象的思想组织上面的代码呢?

答案:继承。

学会了使用继承

1
特别备注:Go里面用合成复用

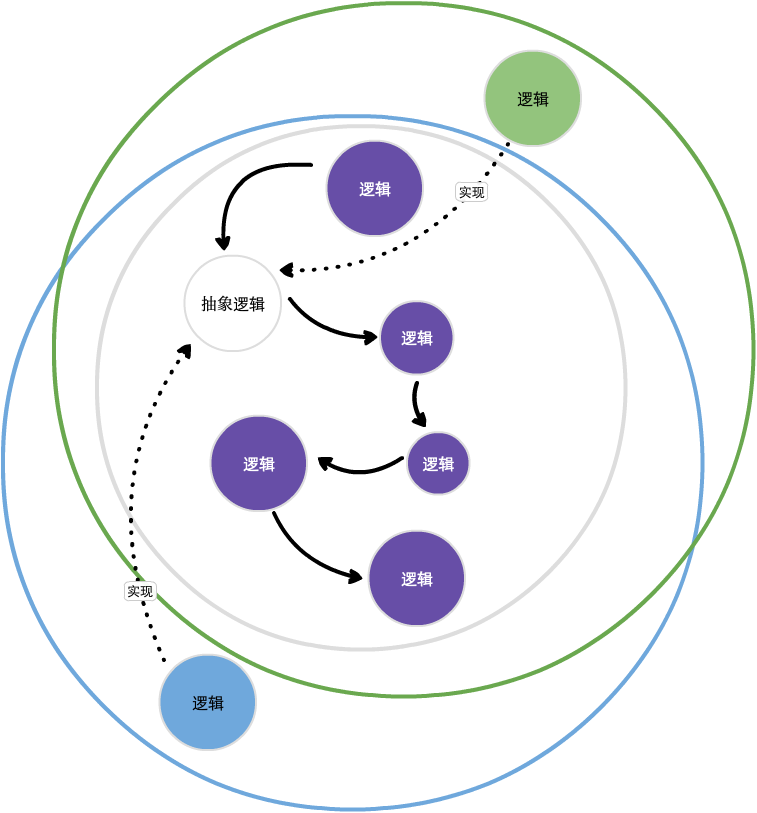

定义一个父类,并把差异业务代码抽象为一个抽象函数,其他代码逻辑都实现在父类。


不同的场景定义为不同的子类,子类继承父类,并实现抽象方法(也就是写差异代码)。

1
2
3
灰色:父类
绿色:场景一子类
蓝色:场景二子类


是不是很优雅的解决上面的场景的问题。

什么是设计模式?

优雅的解决上面场景问题时,利用面向对象特性的经验总结,就是设计模式。然而在历史的长河中,已经为我们总结了20+的常用设计模式,我们只需要学习和加以灵活运用即可。比如:

这!就是模板模式

还记得上面使用继承的过程吗?其实我们只需要做一件事情,就是经典的模板模式了,是什么?

答案:保证该场景下父类中封装的方法调用过程是稳定不变的,只是其中的方法可能变化。

1
2
3
4
灰色:父类
绿色:场景一子类
蓝色:场景二子类
黄色:场景三子类


这!就是策略模式

我们把上面代码做些改动:

  1. 不使用继承。
  2. 定义一个接口interface类型。
  3. 变更原抽象方法为调用一个接口interface类型的函数。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
package demo

// DemoInterface 接口
type DemoInterface interface {
DoSomething(ctx *Context) error
}

var CurrentStrategyInstance DemoInterface

func Demo() {
//.....逻辑略......
CurrentStrategyInstance.DoSomething(c)
//.....逻辑略......
}

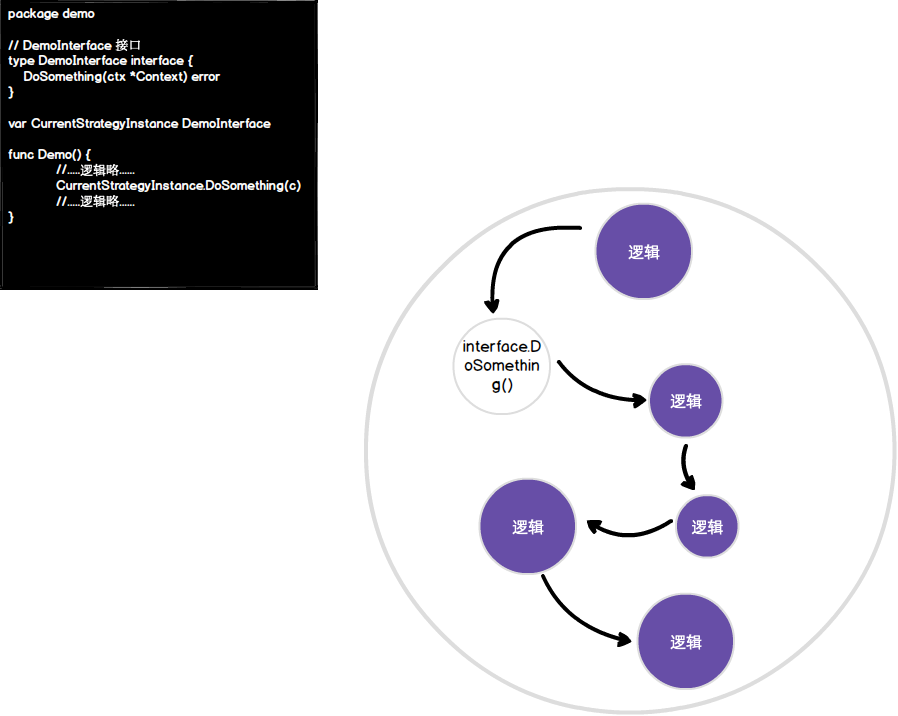

灰色:主业务类


  1. 不同的场景定义为一个具体的类,且实现上面的interface。
1
2

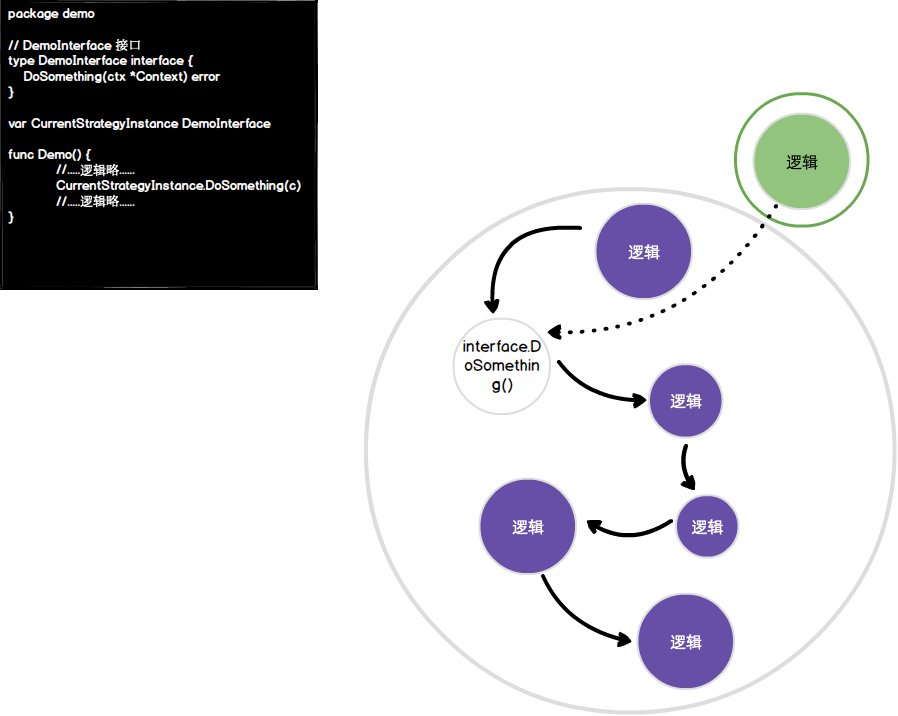

灰色:主业务类
绿色:场景一DemoInterface的具体实现类


1
2
3
灰色:主业务类
绿色:场景一DemoInterface的具体实现类
蓝色:场景二DemoInterface的具体实现类


1
2
3
4

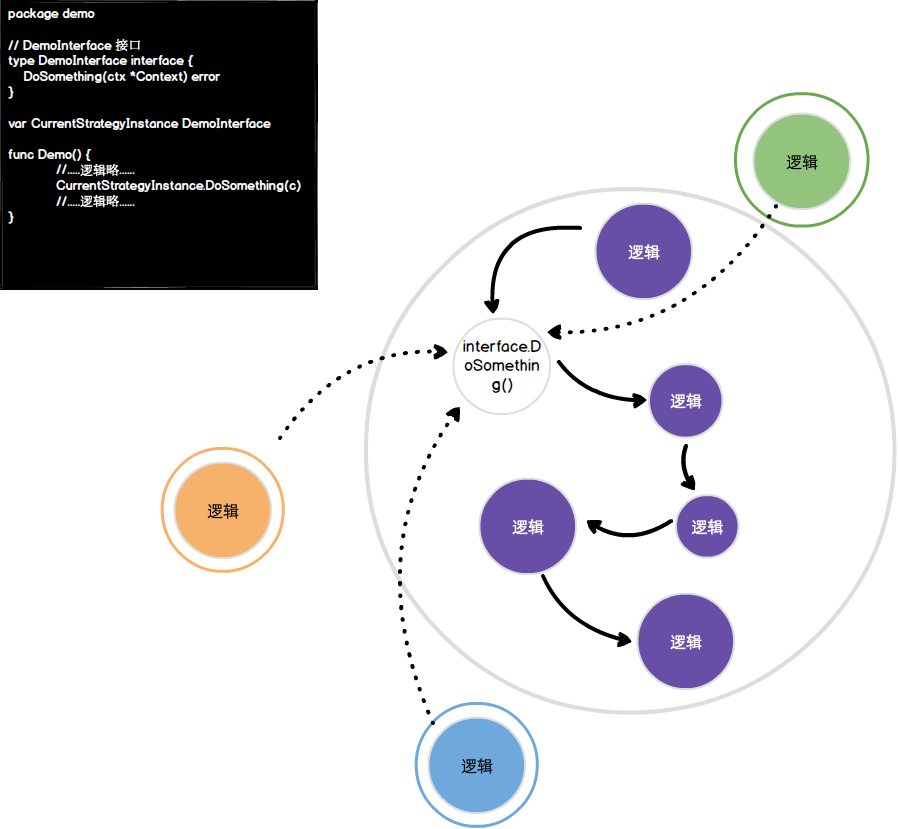

灰色:主业务类
绿色:场景一DemoInterface的具体实现类
蓝色:场景二DemoInterface的具体实现类
黄色:场景三DemoInterface的具体实现类


  1. 最后我们判断不同的场景初始化不同的具体类,再调用即可。

这!就是简单工厂模式 + 策略模式

接着我们把判断不同的场景初始化不同的具体类单独封装起来,这就是简单工厂模式 + 策略模式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
package demo

type DemoFactory struct {
}

// Get 获取实例
func (f *DemoFactory) Get(instanceType string) DemoInterface {
switch instanceType {
case "DemoA":
return &DemoA{}
case "DemoB":
return &DemoB{}
case "DemoC":
return &DemoC{}

default:
panic("不支持的类型")
}
}

// DemoInterface 接口
type DemoInterface interface {
DoSomething(ctx *Context) error
}

var CurrentStrategyInstance DemoInterface

func Demo() {
//.....逻辑略......
CurrentStrategyInstance = (DemoFactory{}).Get("DemoA")
CurrentStrategyInstance.DoSomething(c)
//.....逻辑略......
}

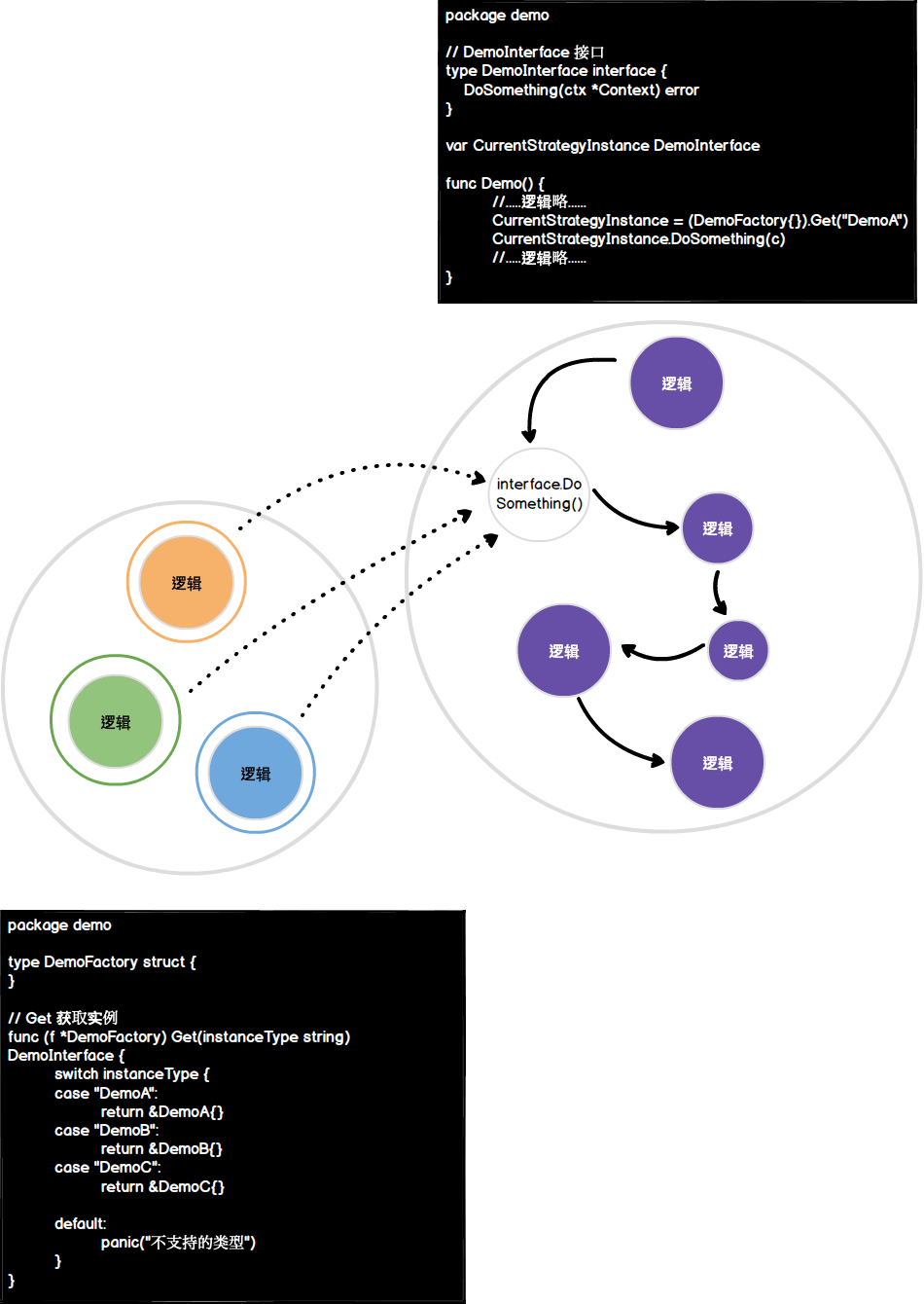

灰色(大):主业务类
灰色(小):简单工厂类
绿色:场景一DemoInterface的具体实现类
蓝色:场景二DemoInterface的具体实现类
黄色:场景三DemoInterface的具体实现类


这!就是状态模式

假设判断上面使用何种策略不是依赖外部,而是依赖内部状态,则我们调整下代码,则就变成了状态模式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
package demo

var currentStateInstance DemoInterface

func init() {
// 定时器更新状态
go func() {
for {
select {
case t := <-time.NewTicker(1 * time.Second).C:
// 模拟变成状态 StateA
currentStateInstance = setState("StateA")
}
}
}()
}

// Get 获取实例
func setState(State string) DemoInterface {
// 变更状态
switch State {
case "StateA":
return &StateA{}
case "StateB":
return &StateB{}
case "StateC":
return &StateC{}

default:
panic("不支持的状态")
}
}

// DemoInterface 接口
type DemoInterface interface {
DoSomething(ctx *Context) error
}

// type StateA StateB StateC 略

// 模拟
func Demo() {
//.....逻辑略......
CurrentStateInstance.DoSomething(c)
//.....逻辑略......
}

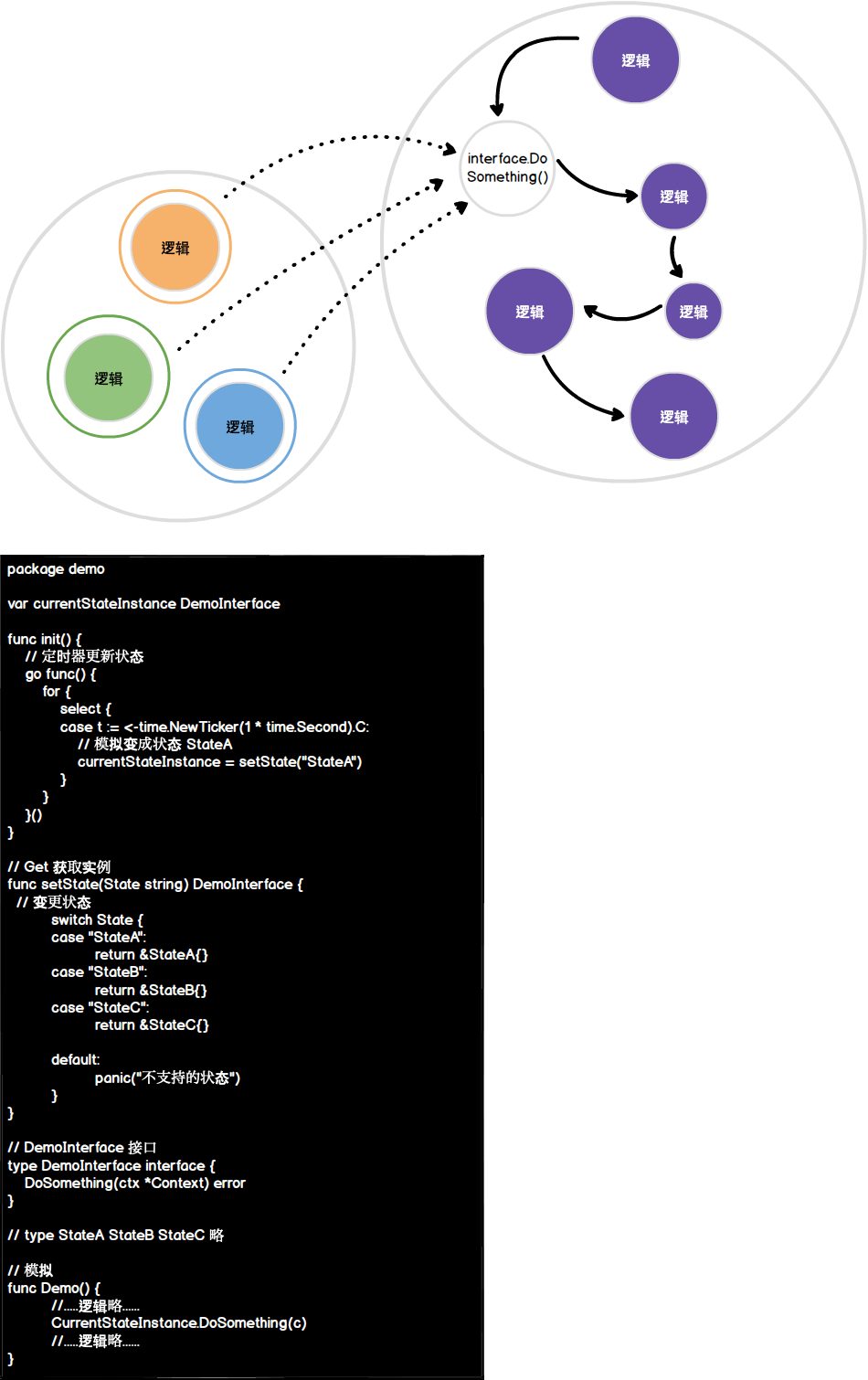

灰色(大):主业务类
灰色(小):修改内部状态的函数
绿色:场景一DemoInterface的具体实现类
蓝色:场景二DemoInterface的具体实现类
黄色:场景三DemoInterface的具体实现类


结语

举了这么多🌰,所以关于:

  • 设计模式到底是什么?
  • 为什么我们需要学习设计模式?

你有答案了吗?
