HTTP网关

源自coreos的一篇博客 Take a REST with HTTP/2, Protobufs, and Swagger。

etcd3 API全面升级为gRPC后，同时要提供REST API服务，维护两个版本的服务显然不太合理，所以grpc-gateway诞生了。通过protobuf的自定义option实现了一个网关，服务端同时开启gRPC和HTTP服务，HTTP服务接收客户端请求后转换为grpc请求数据，获取响应后转为json数据返回给客户端。

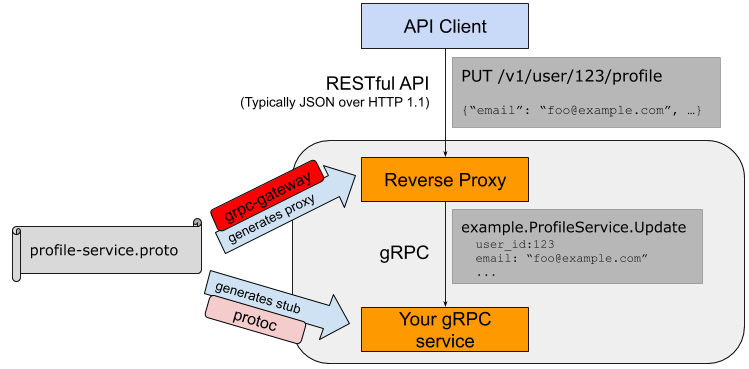

结构如图：


安装grpc-gateway

1
2
$ git clone https://github.com/google/go-genproto.git $GOPATH/src/google.golang.org/genproto
$ go get -u github.com/grpc-ecosystem/grpc-gateway/protoc-gen-grpc-gateway

目录结构

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|—— hello_http/
	|—— client/
		|—— main.go   // 客户端
	|—— server/
		|—— main.go   // GRPC服务端
	|—— server_http/
		|—— main.go   // HTTP服务端
|—— proto/
	|—— google       // googleApi http-proto定义
		|—— api
			|—— annotations.proto
			|—— http.proto
	|—— hello_http/
		|—— hello_http.proto   // proto描述文件
		|—— hello_http.pb.go   // proto编译后文件
		|—— hello_http_pb.gw.go // gateway编译后文件

这里用到了google官方Api中的两个proto描述文件，直接拷贝不要做修改，里面定义了protocol buffer扩展的HTTP option，为grpc的http转换提供支持。

https://github.com/googleapis/googleapis //没有编译

github.com/grpc-ecosystem/grpc-gateway/third_party/googleapis //没有编译

github.com/google/go-genproto //已经编译

示例代码

Step 1. 编写proto描述文件：proto/hello_http.proto

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
syntax = "proto3";
package hello_http;
option go_package = "hello_http";
import "google/api/annotations.proto";
// 定义Hello服务
service HelloHTTP {
    // 定义SayHello方法
    rpc SayHello(HelloHTTPRequest) returns (HelloHTTPResponse) {
        // http option
        option (google.api.http) = {
            post: "/example/echo"
            body: "*"
        };
    }
}
// HelloRequest 请求结构
message HelloHTTPRequest {
    string name = 1;
}
// HelloResponse 响应结构
message HelloHTTPResponse {
    string message = 1;
}

这里在原来的SayHello方法定义中增加了http option, POST方式，路由为”/example/echo”。

Step 2. 编译proto

1
2
3
4
5
6
$ cd proto
# 编译hello_http.proto
$ protoc -I . -IF:/goproject/src/protoc-3.7.1-win64/include --go_out=plugins=grpc:. ./hello_http/*.proto

# 编译hello_http.proto gateway
$ protoc -I . -IF:/goproject/src/protoc-3.7.1-win64/include --grpc-gateway_out=logtostderr=true:. hello_http/hello_http.proto

注意这里需要编译google/api中的两个proto文件，同时在编译hello_http.proto时使用M参数指定引入包名，最后使用grpc-gateway编译生成hello_http_pb.gw.go文件，这个文件就是用来做协议转换的，查看文件可以看到里面生成的http handler，处理proto文件中定义的路由”example/echo”接收POST参数，调用HelloHTTP服务的客户端请求grpc服务并响应结果。

Step 3: 实现服务端和客户端

server/main.go和client/main.go的实现与hello项目一致。

server/main.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
package main
import (
    "fmt"
    "net"
    pb "hellogrpc/proto/hello_http" // 引入编译生成的包
    "context"
    "google.golang.org/grpc"
    "log"
)
const (
    // Address gRPC服务地址
    Address = "127.0.0.1:50052"
)
// 定义helloService并实现约定的接口
type helloService struct{}
// HelloService Hello服务
var HelloService = helloService{}
// SayHello 实现Hello服务接口
func (h helloService) SayHello(ctx context.Context, in *pb.HelloHTTPRequest) (*pb.HelloHTTPResponse, error) {
    resp := new(pb.HelloHTTPResponse)
    resp.Message = fmt.Sprintf("Hello %s.", in.Name)
    return resp, nil
}
func main() {

    listen, err := net.Listen("tcp", Address)
    if err != nil {
        log.Fatalf("Failed to listen: %v", err)
    }
    // 实例化grpc Server
    s := grpc.NewServer()
    // 注册HelloService
    pb.RegisterHelloHTTPServer(s, HelloService)
    log.Println("Listen on " + Address)
    s.Serve(listen)
}

client/main.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
package main
import (
	pb "hellogrpc/proto/hello_http" // 引入编译生成的包
	"golang.org/x/net/context"
	"google.golang.org/grpc"
	"log"
)
const (
	// Address gRPC服务地址
	Address = "127.0.0.1:50052"
)
func main() {
	// 连接
	conn, err := grpc.Dial(Address, grpc.WithInsecure())
	if err != nil {
		log.Fatalln(err)
	}
	defer conn.Close()
	// 初始化客户端
	c := pb.NewHelloHTTPClient(conn)
	// 调用方法
	req := &pb.HelloHTTPRequest{Name: "gRPC"}
	res, err := c.SayHello(context.Background(), req)
	if err != nil {
		log.Fatalln(err)
	}
	log.Println(res.Message)
}

server_http/main.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
package main

import (
    "net/http"
    "github.com/grpc-ecosystem/grpc-gateway/runtime"
    "context"
    "google.golang.org/grpc"
    "log"
    gw "hellogrpc/proto/hello_http"
)
func main() {
    ctx := context.Background()
    ctx, cancel := context.WithCancel(ctx)
    defer cancel()
    // grpc服务地址
    endpoint := "127.0.0.1:50052"
    mux := runtime.NewServeMux()
    opts := []grpc.DialOption{grpc.WithInsecure()}
    // HTTP转grpc
    err := gw.RegisterHelloHTTPHandlerFromEndpoint(ctx, mux, endpoint, opts)
    if err != nil {
        log.Fatalf("Register handler err:%v\n", err)
    }
    log.Println("HTTP Listen on 8080")
    http.ListenAndServe(":8080", mux)
}

就是这么简单。开启了一个http server，收到请求后根据路由转发请求到对应的RPC接口获得结果。grpc-gateway做的事情就是帮我们自动生成了转换过程的实现。

运行结果

依次开启gRPC服务和HTTP服务端：

1
2
$ cd hello_http/server && go run main.go
Listen on 127.0.0.1:50052
1
2
$ cd hello_http/server_http && go run main.go
HTTP Listen on 8080

调用grpc客户端：

1
2
3
4
$ cd hello_http/client && go run main.go
Hello gRPC.
# HTTP 请求
$ curl -X POST -k http://localhost:8080/example/echo -d '{"name": "gRPC-HTTP is working!"}'{"message":"Hello gRPC-HTTP is working!."}

升级版服务端

上面的使用方式已经实现了我们最初的需求，grpc-gateway项目中提供的示例也是这种使用方式，这样后台需要开启两个服务两个端口。其实我们也可以只开启一个服务，同时提供http和gRPC调用方式。

新建一个项目hello_http_2, 基于hello_tls项目改造。客户端只要修改调用的proto包地址就可以了，这里我们看服务端的实现：

hello_http_2/server/main.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
package main

import (
    "crypto/tls"
    "io/ioutil"
    "net"
    "net/http"
    "strings"
    "github.com/grpc-ecosystem/grpc-gateway/runtime"
    pb "hellogrpc/proto/hello_http"
    "context"
    "golang.org/x/net/http2"
    "google.golang.org/grpc"
    "google.golang.org/grpc/credentials"
    "log"
)
// 定义helloHTTPService并实现约定的接口
type helloHTTPService struct{}
// HelloHTTPService Hello HTTP服务
var HelloHTTPService = helloHTTPService{}
// SayHello 实现Hello服务接口
func (h helloHTTPService) SayHello(ctx context.Context, in *pb.HelloHTTPRequest) (*pb.HelloHTTPResponse, error) {
    resp := new(pb.HelloHTTPResponse)
    resp.Message = "Hello " + in.Name + "."
    return resp, nil
}
func main() {
    endpoint := "127.0.0.1:50052"
    conn, err := net.Listen("tcp", endpoint)
    if err != nil {
        log.Fatalf("TCP Listen err:%v\n", err)
    }
    // grpc tls server
    creds, err := credentials.NewServerTLSFromFile("../../keys/server.pem", "../../keys/server.key")
    if err != nil {
        log.Fatalf("Failed to create server TLS credentials %v", err)
    }
    grpcServer := grpc.NewServer(grpc.Creds(creds))
    pb.RegisterHelloHTTPServer(grpcServer, HelloHTTPService)
    // gw server
    ctx := context.Background()
    dcreds, err := credentials.NewClientTLSFromFile("../../keys/server.pem", "yyy")
    if err != nil {
        log.Fatalf("Failed to create client TLS credentials %v", err)
    }
    dopts := []grpc.DialOption{grpc.WithTransportCredentials(dcreds)}
    gwmux := runtime.NewServeMux()
    if err = pb.RegisterHelloHTTPHandlerFromEndpoint(ctx, gwmux, endpoint, dopts); err != nil {
        log.Fatalf("Failed to register gw server: %v\n", err)
    }
    // http服务
    mux := http.NewServeMux()
    mux.Handle("/", gwmux)
    srv := &http.Server{
        Addr:      endpoint,
        Handler:   grpcHandlerFunc(grpcServer, mux),
        TLSConfig: getTLSConfig(),
    }
    log.Printf("gRPC and https listen on: %s\n", endpoint)
    if err = srv.Serve(tls.NewListener(conn, srv.TLSConfig)); err != nil {
        log.Fatal("ListenAndServe: ", err)
    }
    return
}
func getTLSConfig() *tls.Config {
    cert, _ := ioutil.ReadFile("../../keys/server.pem")
    key, _ := ioutil.ReadFile("../../keys/server.key")
    var demoKeyPair *tls.Certificate
    pair, err := tls.X509KeyPair(cert, key)
    if err != nil {
        log.Fatalf("TLS KeyPair err: %v\n", err)
    }
    demoKeyPair = &pair
    return &tls.Config{
        Certificates: []tls.Certificate{*demoKeyPair},
        NextProtos:   []string{http2.NextProtoTLS}, // HTTP2 TLS支持
    }
}
// grpcHandlerFunc returns an http.Handler that delegates to grpcServer on incoming gRPC
// connections or otherHandler otherwise. Copied from cockroachdb.
func grpcHandlerFunc(grpcServer *grpc.Server, otherHandler http.Handler) http.Handler {
    if otherHandler == nil {
        return http.HandlerFunc(func(w http.ResponseWriter, r *http.Request) {
            grpcServer.ServeHTTP(w, r)
        })
    }
    return http.HandlerFunc(func(w http.ResponseWriter, r *http.Request) {
        if r.ProtoMajor == 2 && strings.Contains(r.Header.Get("Content-Type"), "application/grpc") {
            grpcServer.ServeHTTP(w, r)
        } else {
            otherHandler.ServeHTTP(w, r)
        }
    })
}

hello_http_2/client/main.go

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
package main

import (
	pb "hellogrpc/proto/hello_http" // 引入proto包
	"context"
	"google.golang.org/grpc"
	"google.golang.org/grpc/credentials" // 引入grpc认证包
	"log"
)
const (
	// Address gRPC服务地址
	Address = "127.0.0.1:50052"
)
func main() {
	// TLS连接   serverNameOverride值为制作证书时Common Name的值
	creds, err := credentials.NewClientTLSFromFile("../../keys/server.pem", "yyy")
	if err != nil {
		log.Fatalf("Failed to create TLS credentials %v", err)
	}
	conn, err := grpc.Dial(Address, grpc.WithTransportCredentials(creds))
	if err != nil {
		log.Fatalln(err)
	}
	defer conn.Close()
	// 初始化客户端
	c := pb.NewHelloHTTPClient(conn)
	// 调用方法
	req := &pb.HelloHTTPRequest{Name: "gRPC"}
	res, err := c.SayHello(context.Background(), req)
	if err != nil {
		log.Fatalln(err)
	}
	log.Println(res.Message)
}

gRPC服务端接口的实现没有区别，重点在于HTTP服务的实现。gRPC是基于http2实现的，net/http包也实现了http2，所以我们可以开启一个HTTP服务同时服务两个版本的协议，在注册http handler的时候，在方法grpcHandlerFunc中检测请求头信息，决定是直接调用gRPC服务，还是使用gateway的HTTP服务。net/http中对http2的支持要求开启https，所以这里要求使用https服务。

步骤

  • 注册开启TLS的grpc服务
  • 注册开启TLS的gateway服务，地址指向grpc服务
  • 开启HTTP server

运行结果

1
2
$ cd hello_http_2/server && go run main.go
gRPC and https listen on: 127.0.0.1:50052
1
2
3
4
$ cd hello_http_2/client && go run main.go
Hello gRPC.
# HTTP 请求
$ curl -X POST -k https://localhost:50052/example/echo -d '{"name": "gRPC-HTTP is working!"}'{"message":"Hello gRPC-HTTP is working!."}
